Mammut Archäopark Niederstotzingen

2013

Schmiedearbeiten

Architekt: Lutzenberger Bernhard

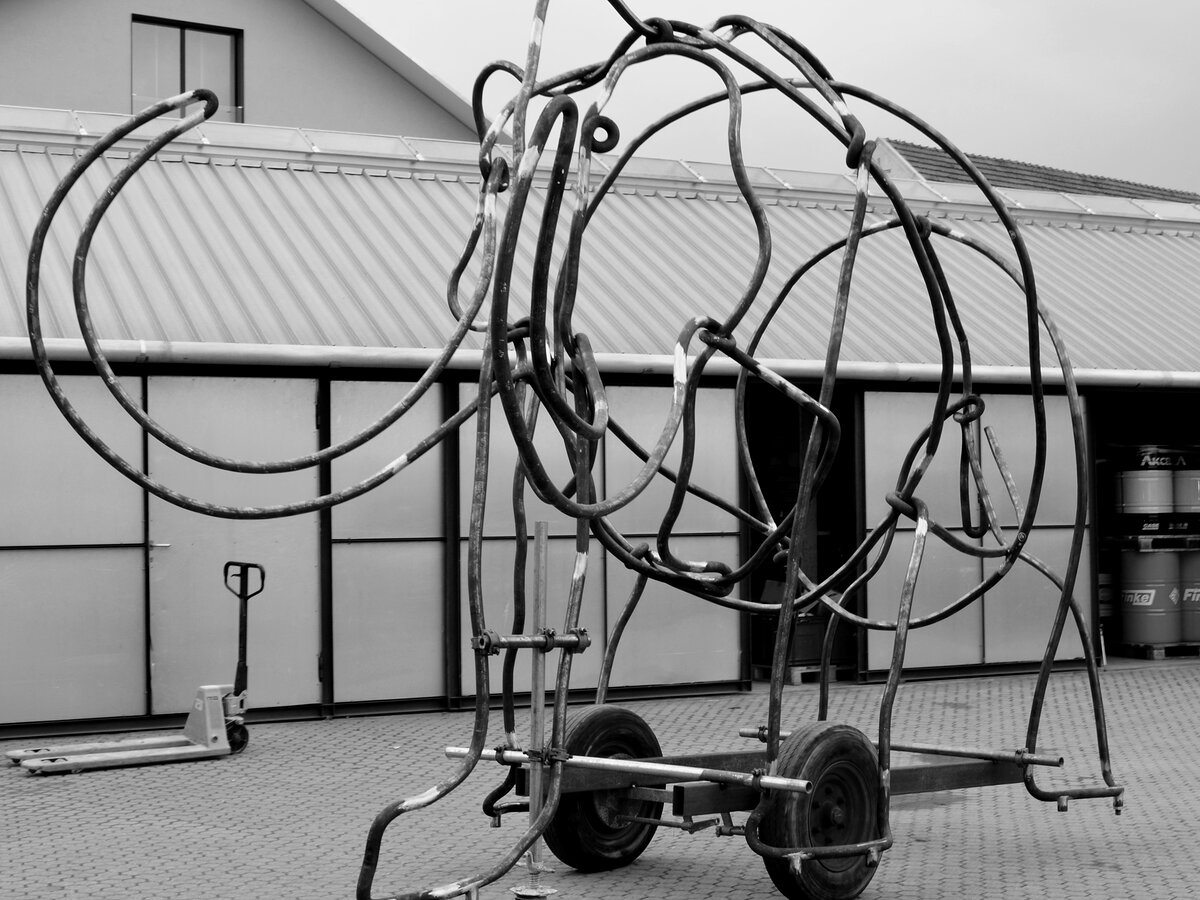

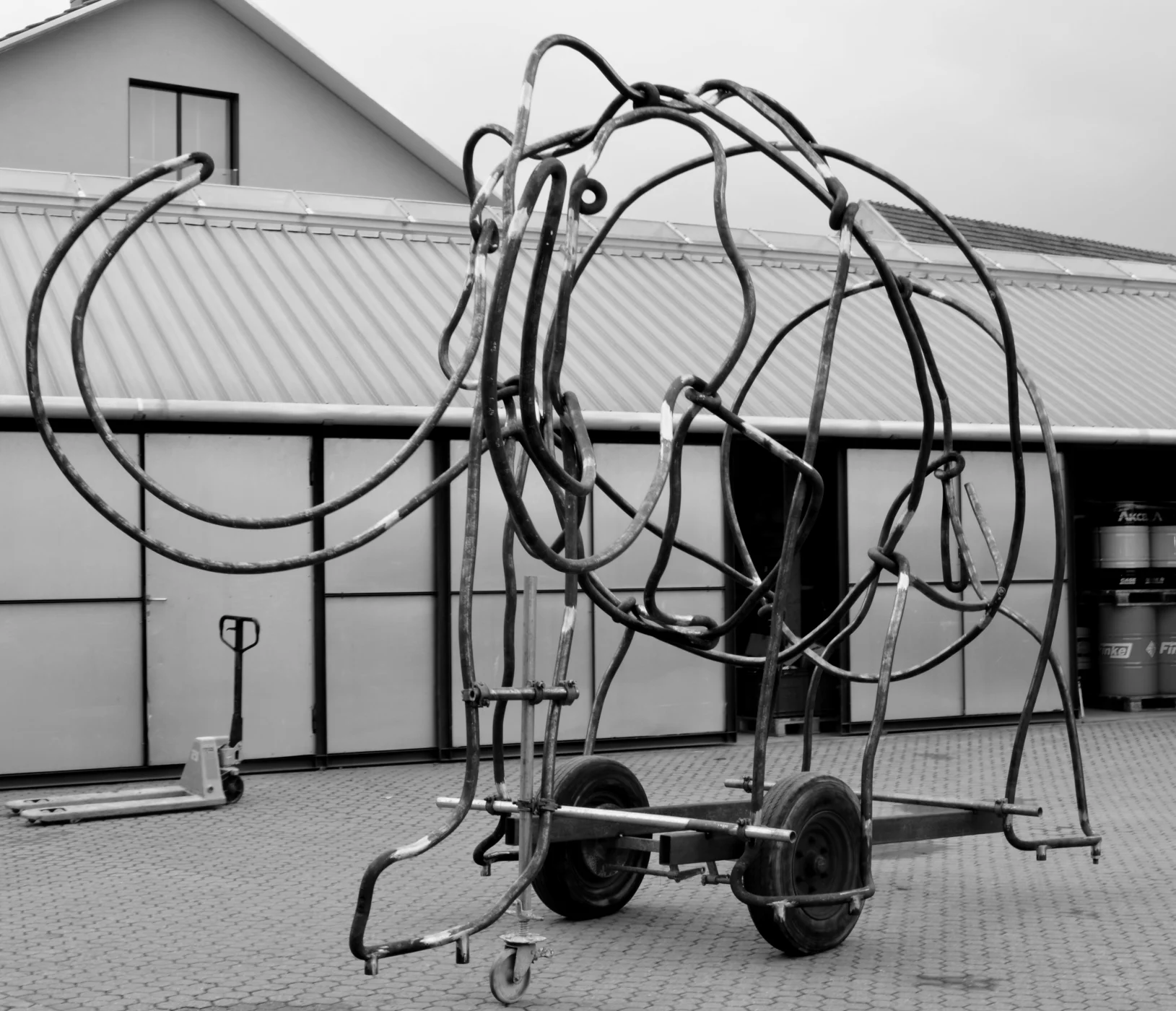

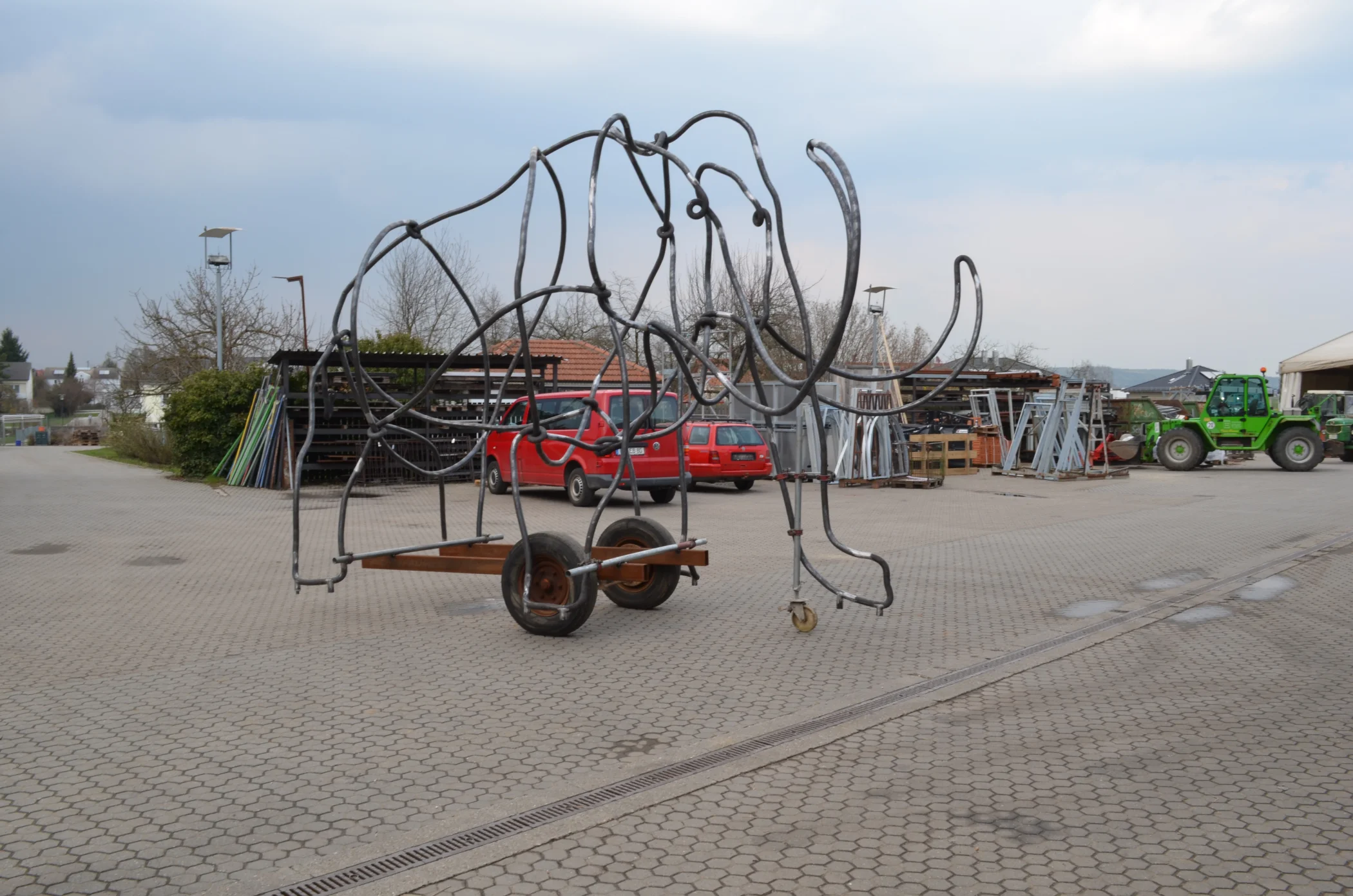

Steckbrief des Mammuts

Technische Daten:

Mammut, nach künstlerischem Entwurf Lutzenberger + Lutzenberger
Statik durch Büro Sailer Stephan und Partner GmbH, München

• aus Rundmaterial 48 mm hergestellt
• Model aus Messing 3,5 mm
• Größe: Breite 2,70 m, Länge 5,0 m, Höhe 3,6 m
• Gewicht: 850 kg
• Wandstärken: 5 mm / 10,10 mm und Vollmaterial
• Oberfläche: Stahl gestrahtl, spritzverzinkt,
  2 x grundiert Sika IG1 DB702
  1 x lackiert Sika IG4 DB703

Stichpunktartige Beschreibung:

• Messing Modell 1:10 wurde als Vorlage vom Künstler zur Verfügung gestellt.
• Daraus wurde ein 3D-Scan erstellt.
• Anschließend haben wir ein 3D-Drahtmodell abegleitet, welches von Modelgröße in Originalgröße 1:1 skaliert wurde.
• Das Drahtmodell wurde in Segmente zerlegt, für die die Biegekoordinaten ermittelt wurden.

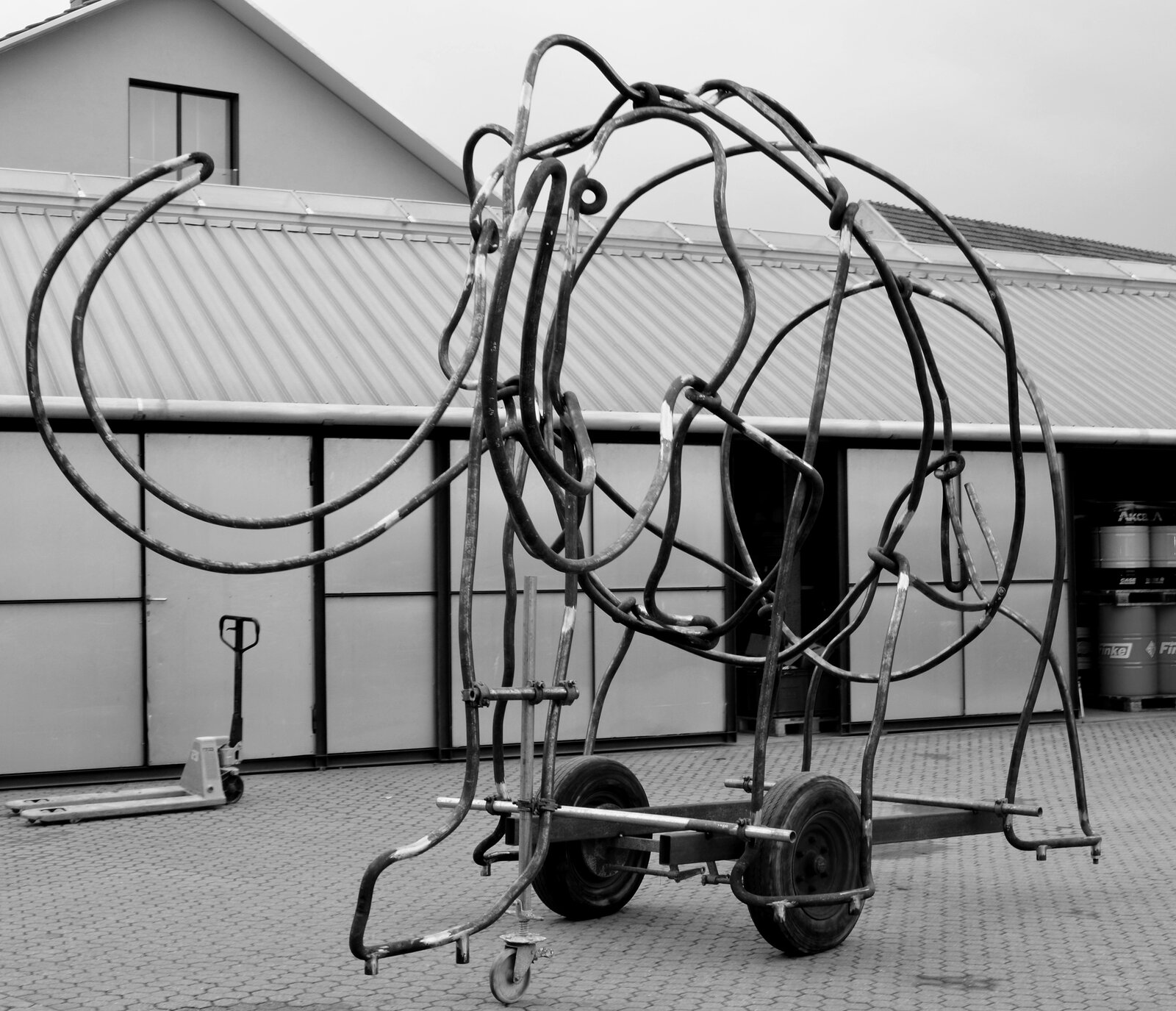

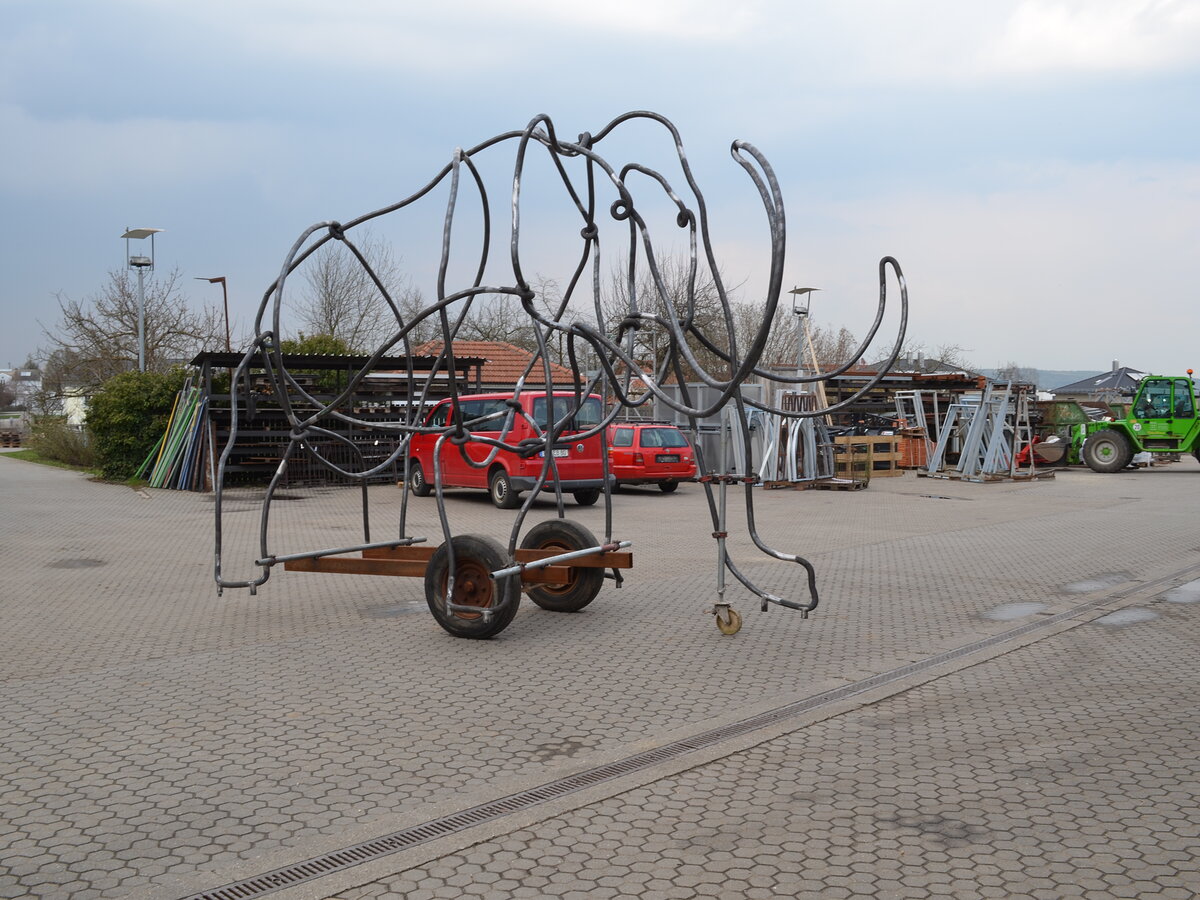

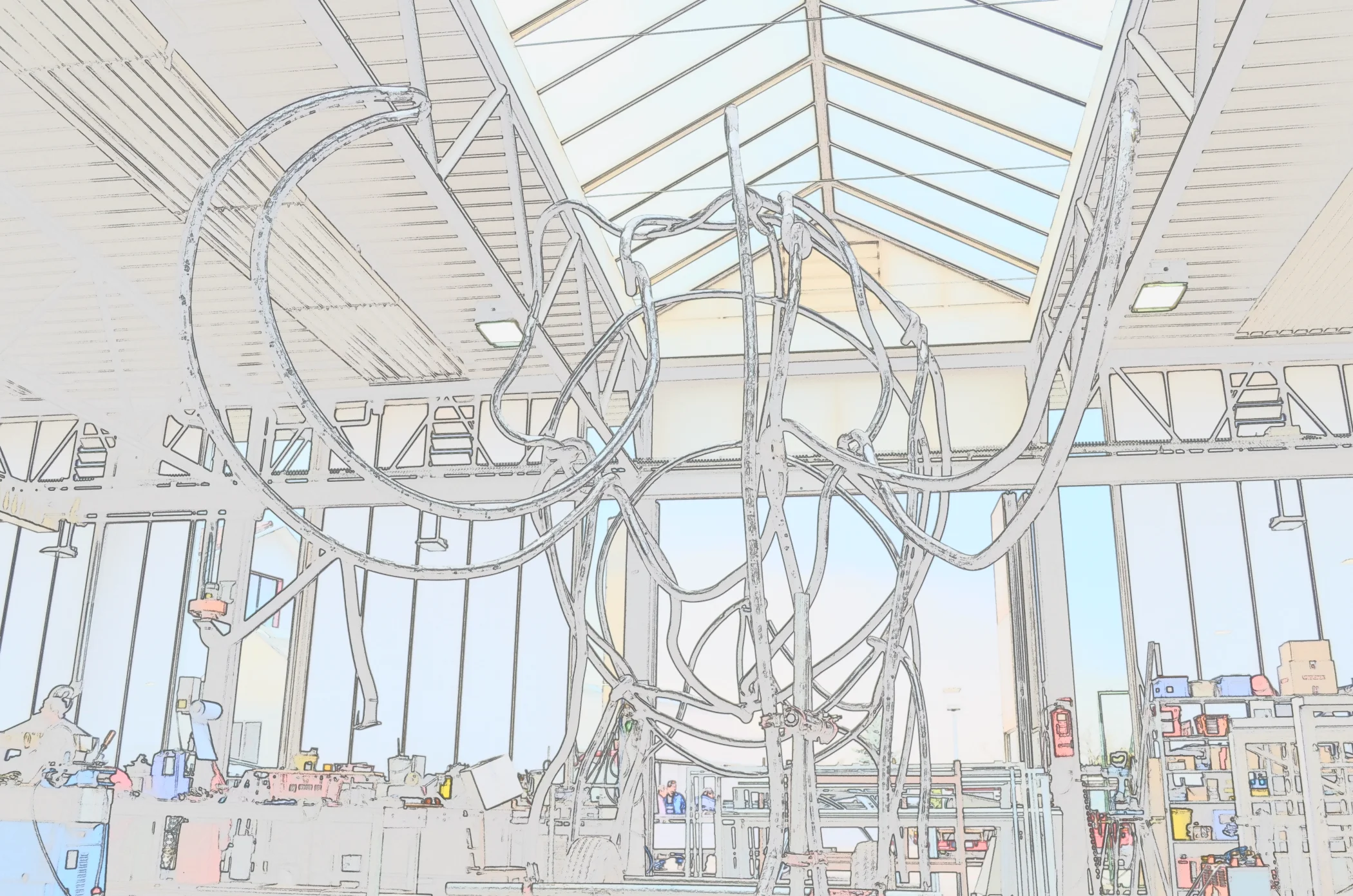

• Die gebogenen Rohrabschnitte wurden dann zur gesamt 90 Meter langen Kontur verschweißt.
