Asymptotic design gridshell canopy for Intergroup Hotel Ingolstadt

2019

Ausgezeichnet mit dem Deutschen Metallbaupreis 2020 Kategorie: Stahlkonstruktion

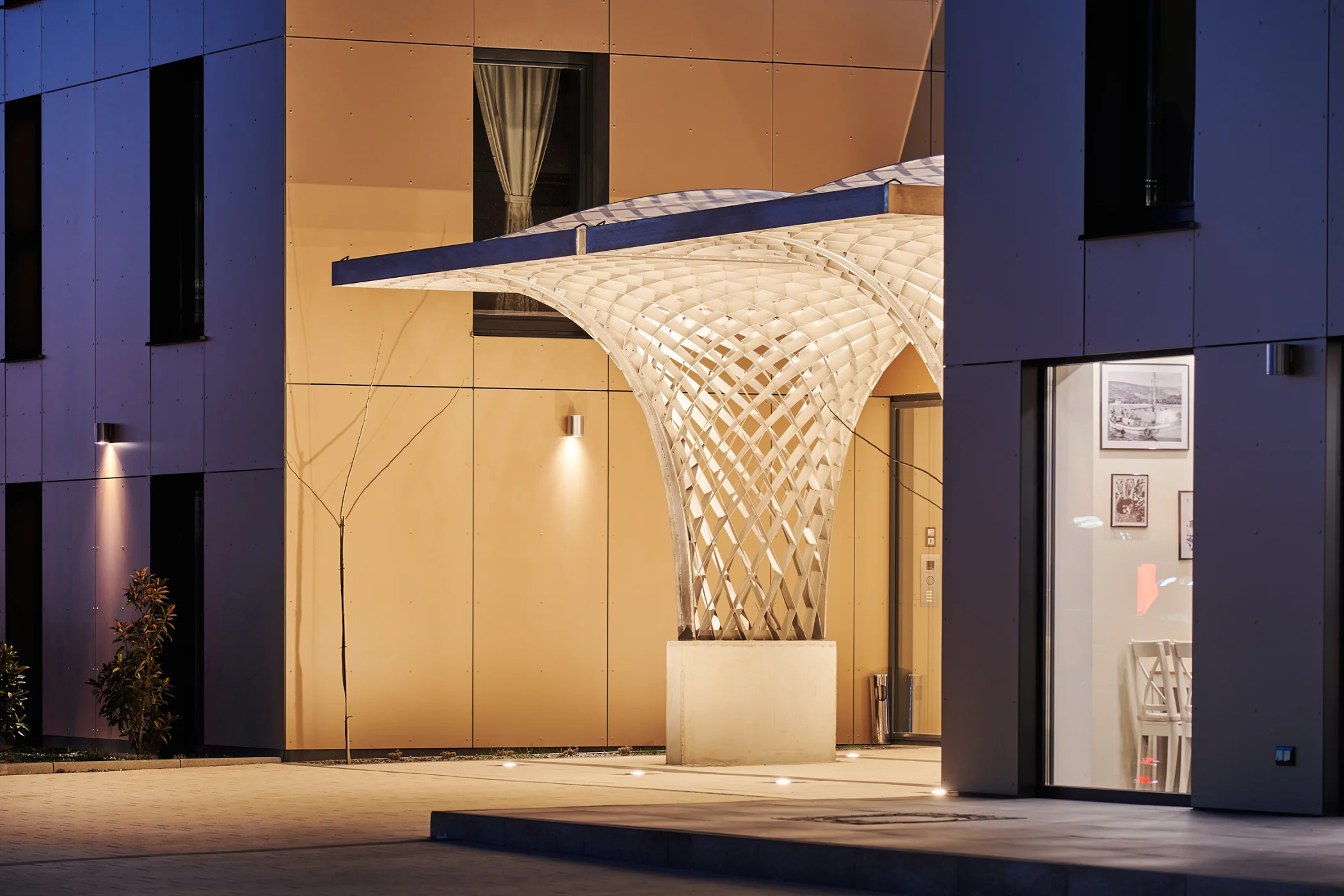

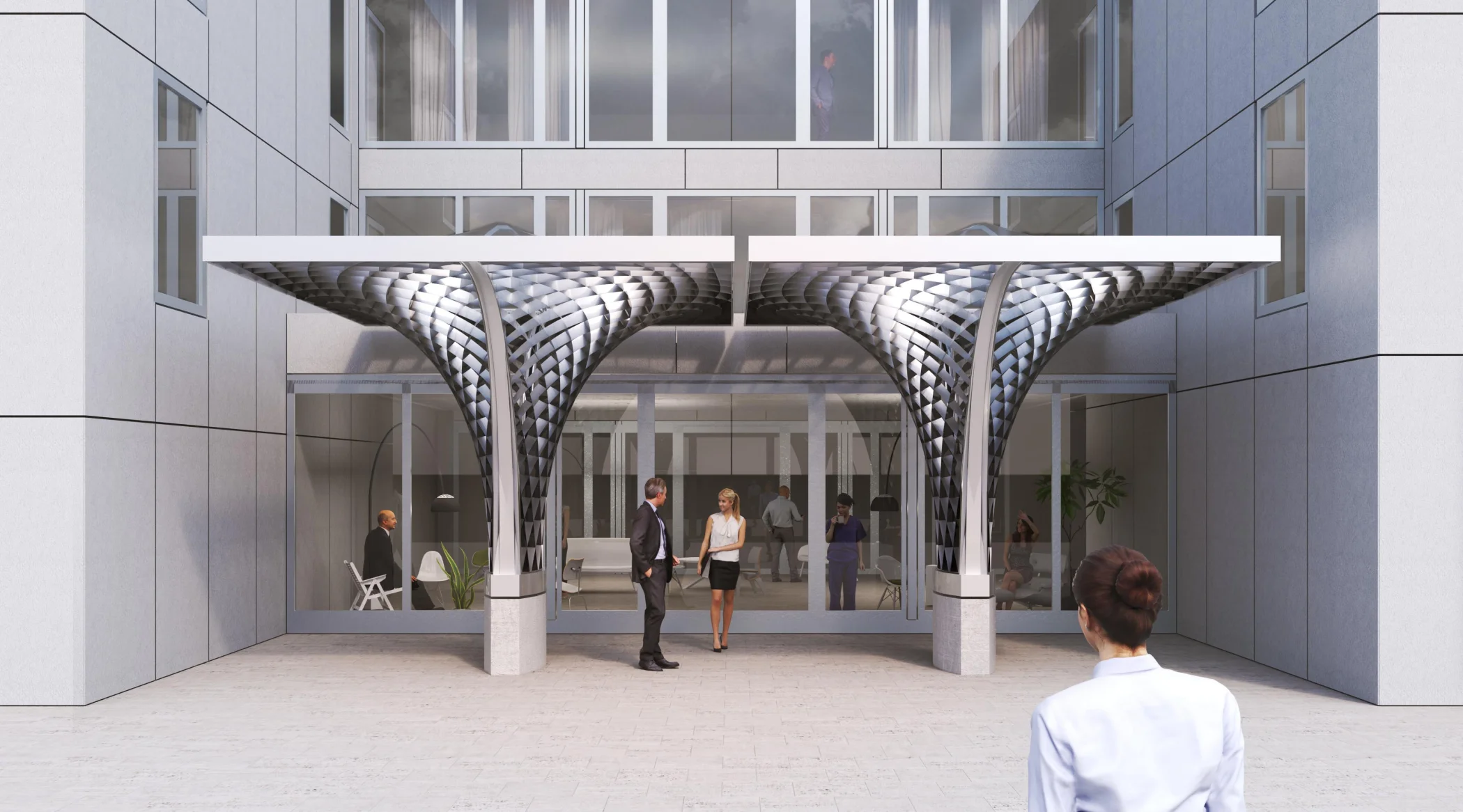

Die selbsttragende Gitterstruktur dient als einzigartige Eingangsüberdachung für das Intergroup Business und Design Hotel in Ingolstadt. Das innovative Tragwerk ist aus der Zusammenarbeit von der Erhard Brandl GmbH  & Co. KG mit Dr. Eike Schling und Jonas Schikore  vom Lehrstuhl für Tragwerksplanung der Technischen Universität München entstanden.

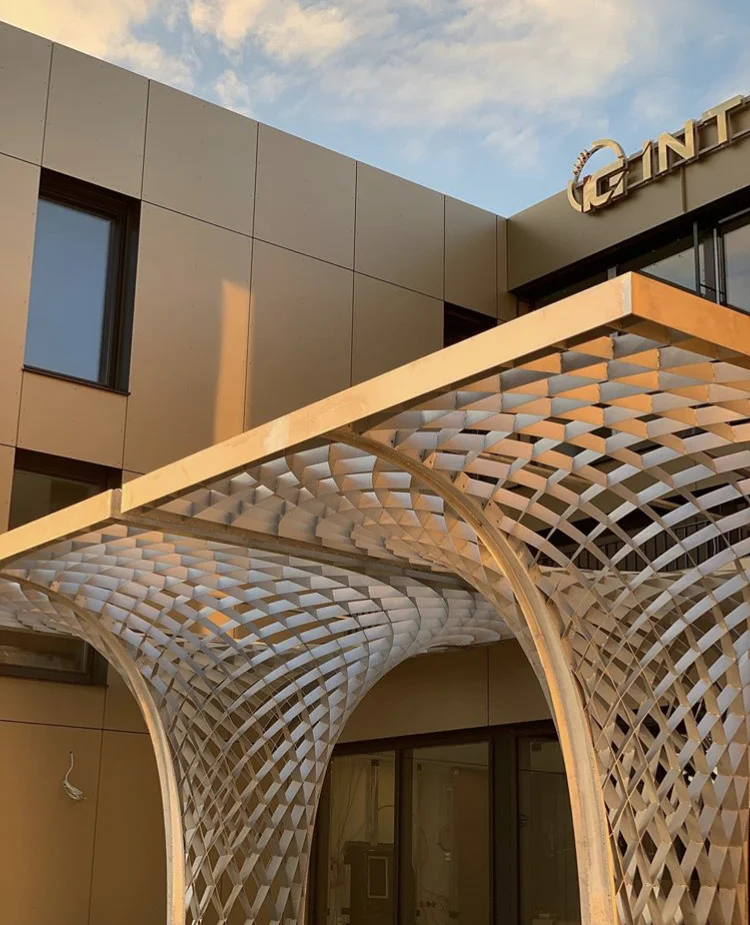

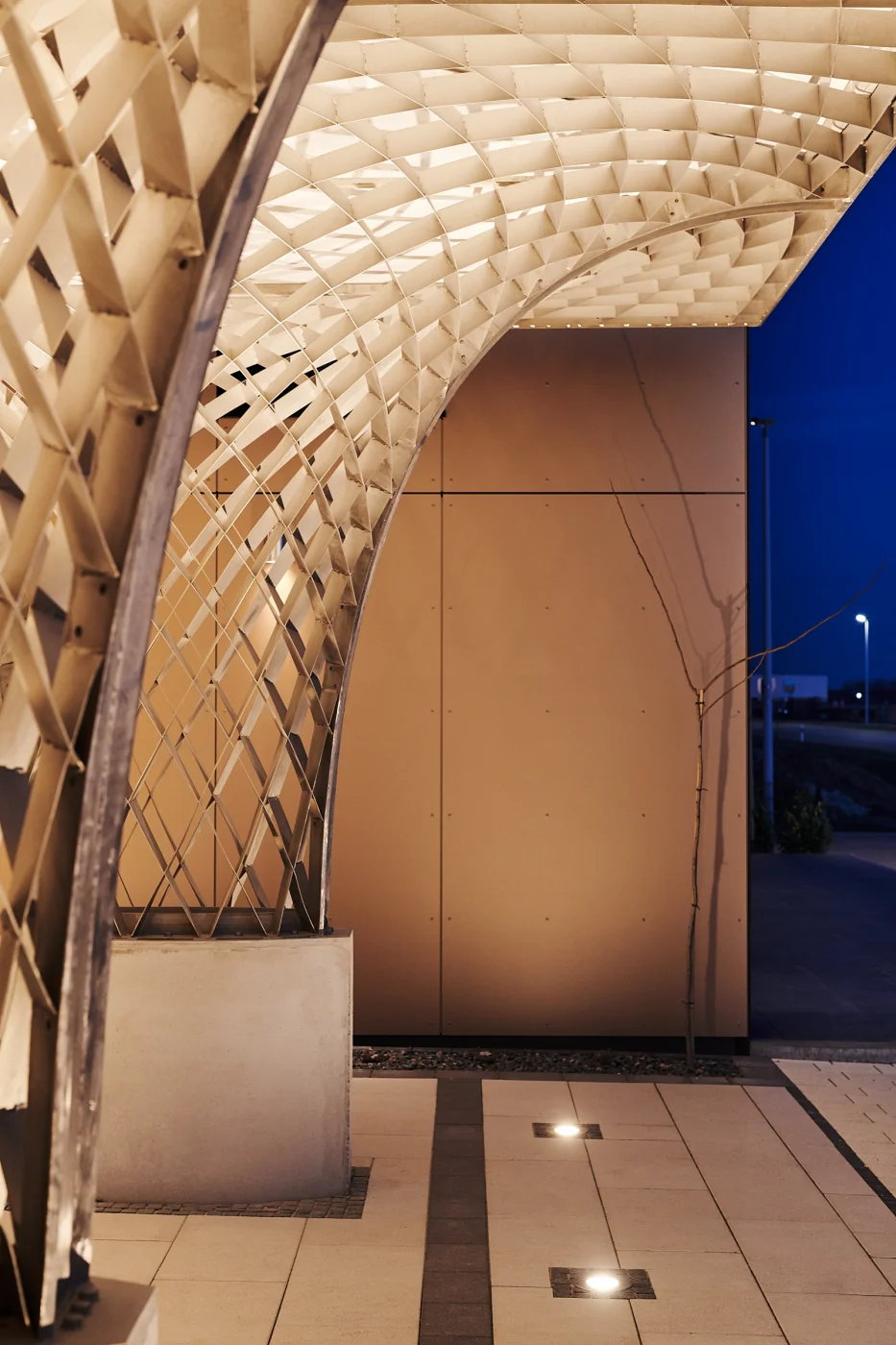

Mithilfe digitaler Entwurfsprozesse wurde aus geraden und ebenen Lamellen eine expressive und effiziente, zweifach-gekrümmte Struktur erzeugt. Die Netzlinien folgen dabei einem bestimmten Pfad entlang der Entwurfsfläche dessen normale Krümmung stets null ist. Diese entstehenden asymptotischen Kurven stammen aus der Differentialgeometrie. Während des Bauprozesses werden die elastischen, geraden Edelstahllamellen um ihre schwache Achse gebogen und tordiert. Die starke Achse steht aufrecht und trägt externe Lasten ab.

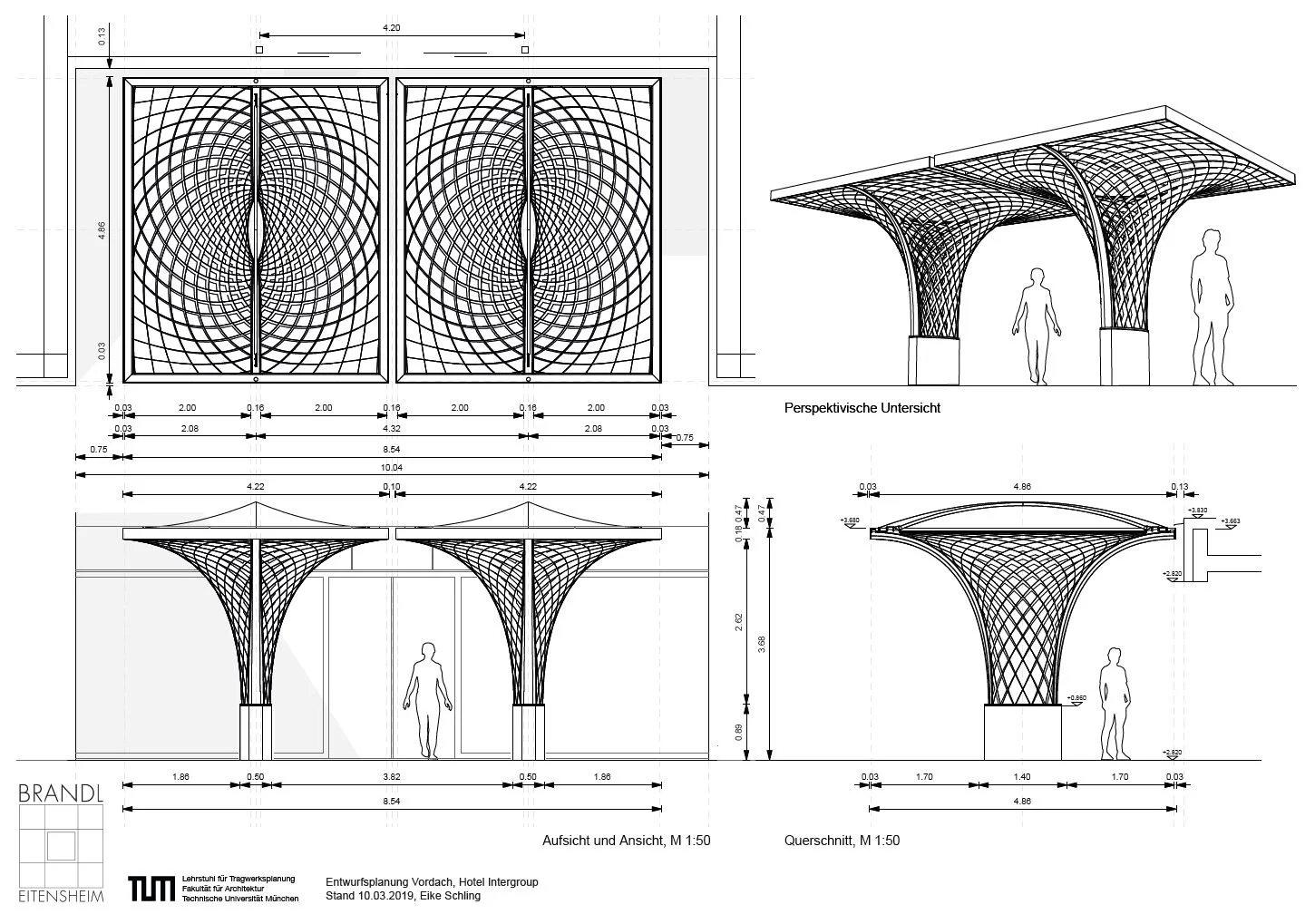

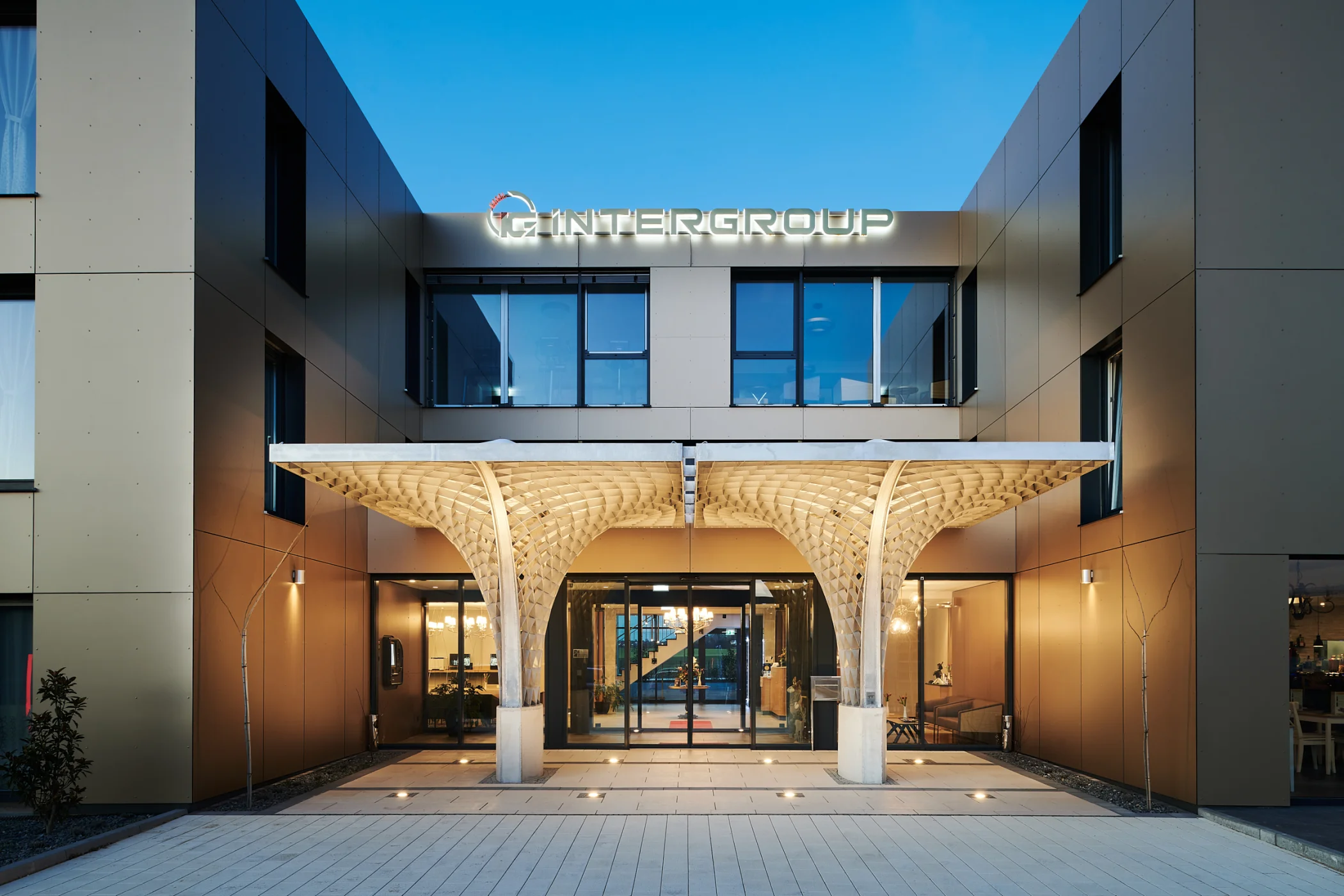

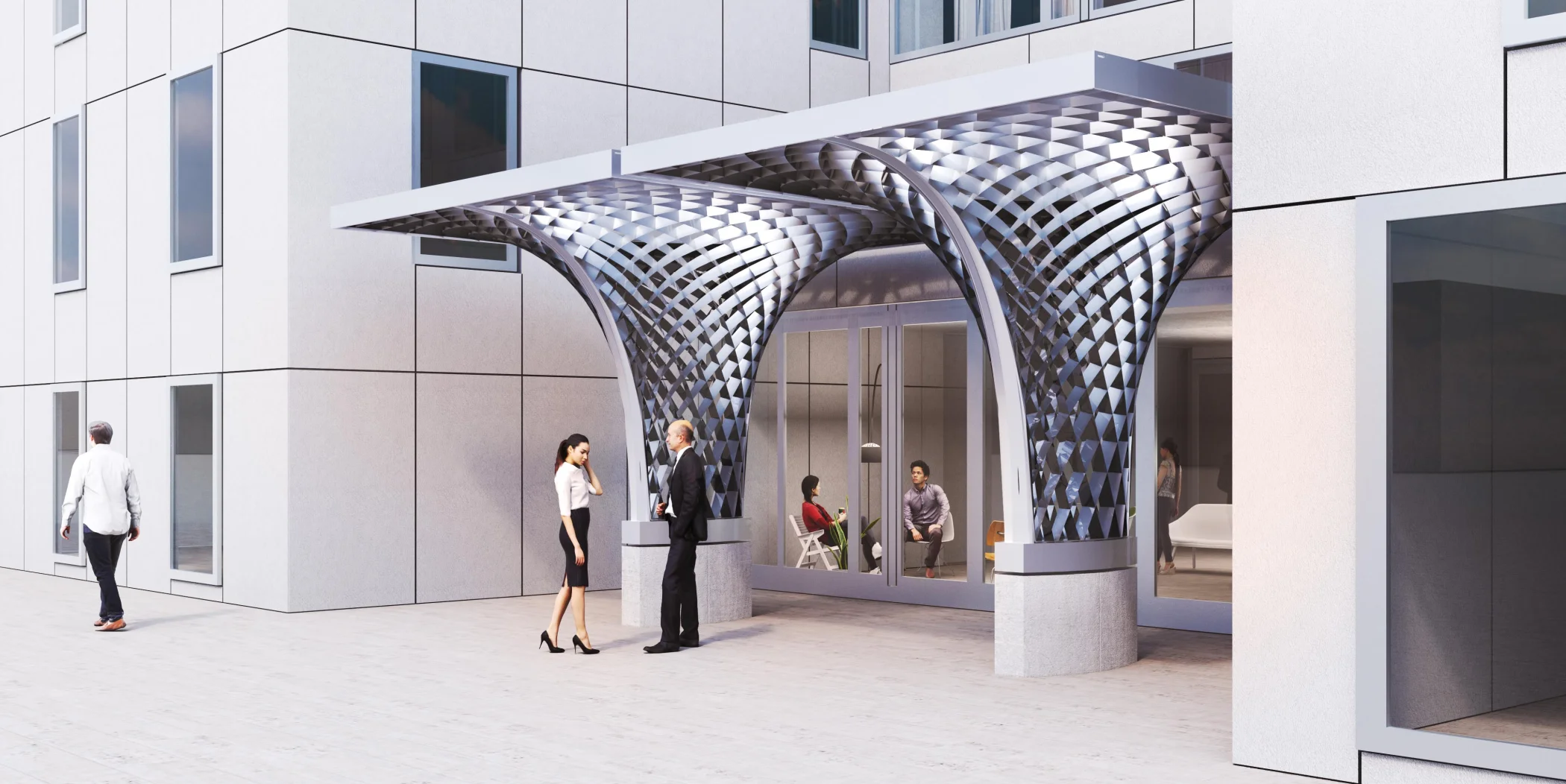

Für die Struktur wurden vier gleiche Gitter gefertigt, verschweißt und mit umlaufenden Randträgern verbunden. So entstehen zwei symmetrische, ausladende Schirme, die sich gegenseitig unterstützen und einen rechteckigen Dachrand schaffen. Eine leichte Membran schließt das Dach ab und filtert das Sonnenlicht.

Das asymptotic canopy ist ein Beispiel für Innovation und Design – mit Wiedererkennungswert.

Sie sind auf der Suche nach einem Highlight für Ihr Bauprojekt, sprechen Sie uns an!

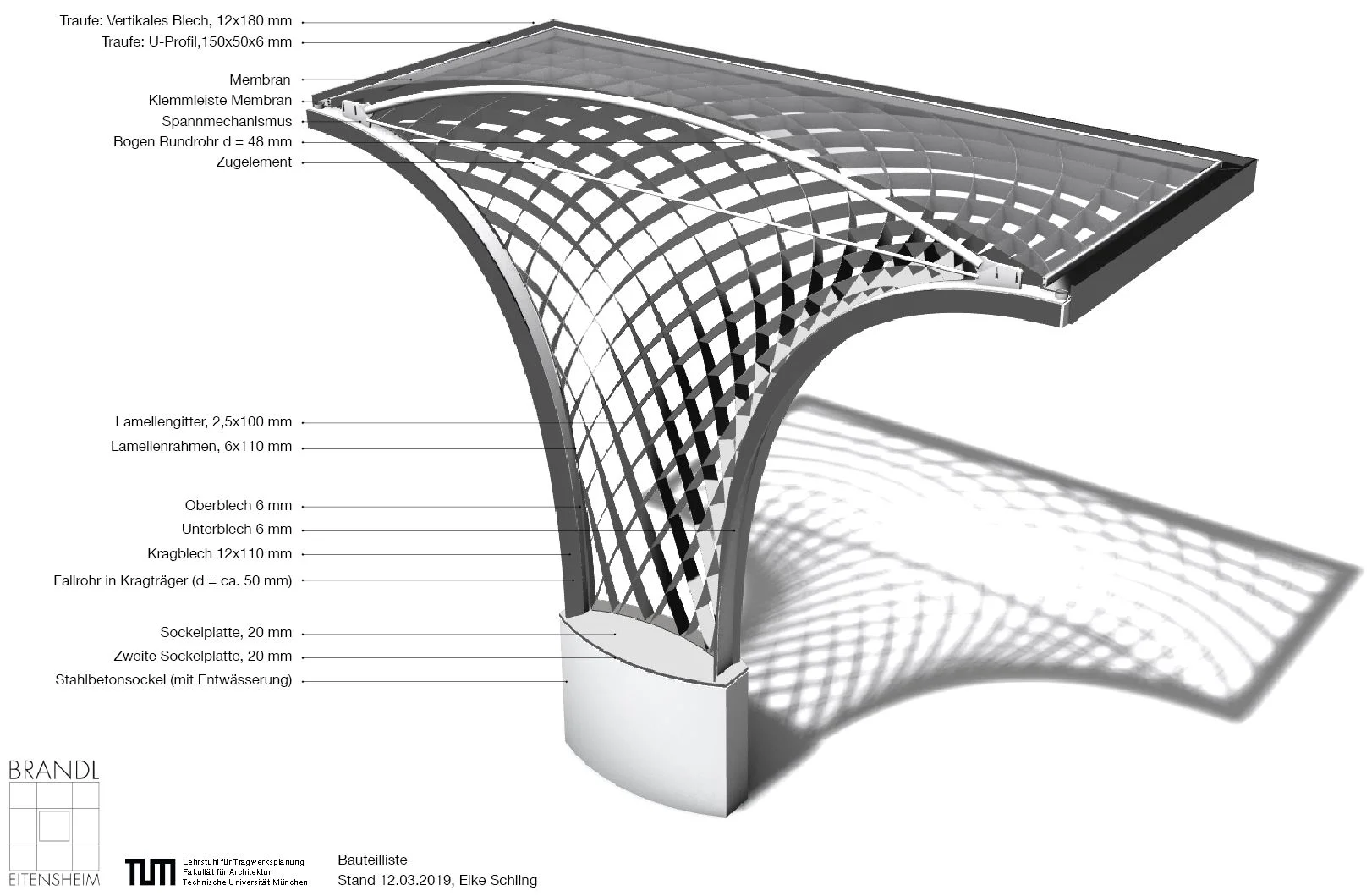

Asymtoptische, selbsttragende Gitterstruktur aus 2,5mm Edelstahlblechen

In Zusammenarbeit mit Dr. Eike Schling (TU München) und Jonas Schikore (Statik)

Bauherr: Intergroup Business und Designhotel, Kopernikusstraße 17, 85092 Kösching
